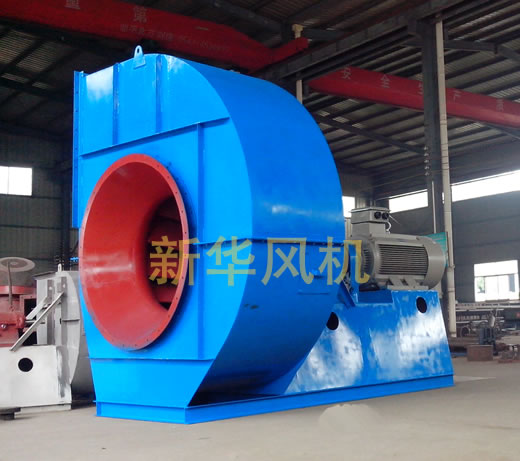

GY4-73鍋爐通引風機

產品描述：GY4-73-16D鍋爐通引風機G4-73和Y4-73型鍋爐通、引風機主要適用于火力發電廠中2—670t/h蒸汽鍋爐的通、引風系統。在無其它特殊要求時，G4-73亦可用于在礦井通風及一般通風。通風機輸送的介質為空氣，最高溫度不得超過80℃；引風機輸送的介質為煙氣，最高溫度不得超過250℃。在引風機前，必須加裝除塵裝置，以盡可能減少進入風機中煙氣的含塵量。根據一般電廠的使用情況，所配除塵器效
在線訂購

風機的用途

G4-73和Y4-73型鍋爐通、引風機主要適用于火力發電廠中2—670t/h蒸汽鍋爐的通、引風系統。在無其它特殊要求時，G4-73亦可用于在礦井通風及一般通風。

通風機輸送的介質為空氣，最高溫度不得超過80℃；引風機輸送的介質為煙氣，最高溫度不得超過250℃。

在引風機前，必須加裝除塵裝置，以盡可能減少進入風機中煙氣的含塵量。根據一般電廠的使用情況，所配除塵器效率不得低于85%。

風機的型式

1、通風機與引風機均制成單吸入，各有№8—29.5共13個機號。

2、從電機一端正視，葉輪順時針旋轉者稱右旋風機，以“右”表示；反之為左旋風機，以“左”表示。

3、風機的出風口位置，以機殼的出風口角度表示。

4、風機的傳動方式為D式，均采用彈性聯軸器聯接。

風機的結構

風機主要由葉輪、機殼、進風口、調節門及傳動部分組成。

1、葉輪——12后傾機翼斜切形葉片焊接于錐弧形前盤與平板后盤中間。由于采用了機翼形葉片，保證了風機主效率、低噪聲、高強度。葉輪經靜動平衡校正和超速運轉試驗，故運轉平穩可靠。同一機號的通、引風機葉輪，結構相同，但材質不同，一般來說通風機選A3，引風機選16Mn。

2、機殼——用普通鋼板焊接成蝸形體。單吸入風機的機殼做成三種不同形式（№8—12機殼作成整體結構，不能拆開，№14—16機殼作成兩開式，№18—29.5機殼作成三開式）。對引風機，蝸形板作了適當加厚，以防磨損。

3、進風口—收斂、流線型的進風口制成整體結構，用螺栓固定于風機入口一側。

4、調節門—用來調節流量的裝置，軸向安裝于進風口之前。調節范圍由0度（全開）到90度（全閉）。調節門的搬把位置：從進風口方向看在右側，對右旋風機，搬把由下往上推是由全閉到全開方向，對左旋風機，搬把由上往下拉是由全閉到全開方向。

5、傳動—傳動部分的主軸由優質鋼制成，本風機均采用滾動軸承。軸承箱有兩種形式：№8—16用整體的筒式軸承箱；№18—29.5用兩個獨立的枕式軸承箱。軸承箱上裝有溫度計和油位指示器（僅引風機）。潤滑油采用30號機械油，加油量按油位標示要求?！?span>8—16整體筒式軸承箱如采用干油時，在軸承箱內滾珠一側應加擋油板，其固定槽予已制。引風機備有水冷裝置，因此，須加輸水管，耗水量隨氣溫不同而異，一般按0.5—1m³/h考慮。

風機的性能與選擇

GY4-73型風機只出給№10樣機的無因次性能表及曲線。由給出的無因次性能表或曲線可計算№8-28所有機號的有因次性能。

由無因次參數計算有因次參數的公式為：

Q=900ΠD₂²U₂Φ (m³/h) Kp=

P=ρ₁U₂²Ψ/Kp (Pa) Pin= (KW)

Pre= (KW)

式中：

P—全壓 (Pa)

Q—流量 (m³/h)

D2—葉輪葉片外緣直徑 (m)

U2—葉輪葉片外緣線速度 (m/s)

Kp—全壓壓縮性系數

Pin—內功率 (KW)

Pre—所需功率 (KW)

ηm—機械效率，D式傳動取0.98

ρ1—進氣密度 (kg/m³)

K—電機儲備系數，通風機取1.15，引風機取1.3

GY4-73№10樣機無因次性能表

	1	2	3	4	5	6	7	8
Φ	0.147	0.166	0.186	0.205	0.224	0.243	0.263	0.282
Ψ	0.472	0.470	0.465	0.453	0.432	0.403	0.362	0.315
Ψd	0.0193	0.0246	0.0309	0.0375	0.0448	0.0528	0.0619	0.0712
λ	0.0874	0.0938	0.1009	0.1067	0.1115	0.1144	0.115	0.1119
ηin	0.794	0.832	0.857	0.87	0.868	0.856	0.828	0.794

圖3 管網特性和全壓偏差與流量關系

流量過多或不足的處理：

在使用時，常常發現流量過多或不足的現象。產生這種現象的原因很多，如在使用過程中流量發生時大時小的現象，主要由于管網中的阻力時大時小或風機在飛動區工作等緣故；如果是在使用過程中，經過較長時間逐漸減少，或在短時間內突然減少，則主要是由于管網堵塞。

在新風機安裝后，進行運轉時就發生流量過大或不足現象，其主要原因有下列幾點：

(1)管網阻力實際值與計算值相差過大。一般管風特性方程式：P=KQ²，式中K—阻力系數，如實際值K小于計算K，則流量增大，反之則流量減少。

(2)選擇時未考慮風機本身全壓偏差ΔP影響，當風機實際全壓為正偏差時，則流量增大，為負偏差時，則流量減少。

在新風機安裝后，開始正式運轉時，或在使用過程中發生流量過大或過小時，可采用下列方法之一消除：

(1)利用調節門的開閉程度調節流量。

(2)改變風機轉速調節流量。

(3)調換新的壓力較高或較低的風機調節流量。

(4)改變管網阻力系數調節流量。

必須指出的是：一般都采用節流裝置來調節流量，但當實際流量比所需流量大得很多時，這種方法浪費電力過多，很不經濟，如條件允許，通常用降低風機轉速或調換壓力較低的風機。

當調節門全開時，流量仍嫌過小，此時應設法減小管網阻力系數，以增加流量，亦可采用提高風機轉速和調換壓力較高的風機，但風機的最大轉速不得超性能表之最高轉速。

風機性能一般指在標準狀態下輸送空氣的性能。引風機指定狀態為大氣壓力Pa=101300Pa，氣體溫度t=200℃，氣體密度ρ=0.745kg/m³。性能表中性能均指調節葉片為全開0度時。訂貨時以性能表為準。

當實際使用狀態與上述指定狀態不符時，則必須把實際使用狀態的性能換算到指定狀態的性能，然后根據換算性能選擇風機。其換算公式如下：

Q₀=Q (m³/h) P₀=P (Pa)

Pin₀=Pin (KW) ηin₀=ηin

式中：

n—轉速(r/min) ηin—內效率，有注腳0為指定狀態，無注腳0為使用狀態

安裝調試和操作

在安裝前首先應準備好安裝所需的材料及工具，并對風機各部機件進行檢查，對葉輪、主軸和軸承等更應仔細檢查，如發現損傷，應該修好，然后用煤油清洗軸承箱內部。

在安裝操作過程中必須注意下列幾點：

1、在一些接合面上，為防生銹，減少拆卸困難，應涂上潤滑脂或機油。

2、在上接合面的螺栓時，如有定位銷釘、應先上好銷釘再擰緊螺栓。

3、檢查機殼內及其它殼體內部，不應有掉入和遺留的工具或雜物。

（二）安裝要求

1、按圖紙所示位置及尺寸安裝。

2、保證主軸的水平位置，并測量主軸與電機軸的同心度及聯軸器兩端的不平行度。兩軸不平行允差為0.05mm，聯軸器兩端面不平行度允差為0.05mm。

3、安裝調節門時，注意不要裝反，要保證進氣方向與葉輪旋轉方向一致。

4、風機安裝后，撥動轉子，檢查是否有過緊或與固定部分刮蹭現象。

5、安裝風機進口出口管道時，重量不應加在機殼上。

6、全部安裝后，經總檢合，方可試運轉。

（二）風機的試運轉

1、風機的試運轉應在無載荷（關閉進氣管道閘門或調節門）情況下進行。

2、如運轉情況良好，再轉入滿載荷（規定全壓和流量）運轉。

3、滿載荷運轉，對新安裝風機不少于2小時，對修理后的風機不少于半小時

（三）風機的操作

1、風機啟動時，應做下列準備工作：

eq \o\ac(○,1)1關閉調節門。

eq \o\ac(○,2)2檢查風機各部的間隙尺寸，轉動部分與固定部分有無刮蹭現象。

eq \o\ac(○,3)3聯軸器應加保護罩。

eq \o\ac(○,4)4檢查軸承的油位是否在最高油位（第一次試車油位漫過油窗,其他參考標牌）。

eq \o\ac(○,5)5點車檢查葉輪旋向與標牌是否一致，各部接線、儀表是否顯示正常，有無漏水、漏電、漏油現象和異味、異響、異震、松動等現象，如有應排除之。

2、風機啟動后，逐漸開大調節門，直達正常工況。運轉過程中，軸承溫升不得超過周圍環境40℃。軸承部位的均方根振動速度值不得大于6.3mm/s。

3、下列情況下，必須緊急停車：

eq \o\ac(○,1)1發覺風機有劇烈的噪聲；

eq \o\ac(○,2)2軸承的溫度劇烈上升；

eq \o\ac(○,3)3風機發生劇烈振動和撞擊。

風機的維護

（一）風機維護工作制度

1、風機必須專人使用，專人維修。

2、風機不許帶病運行。

3、定期清除風機內部的灰塵，特別是葉輪上的灰塵、污垢等雜質，以防止銹蝕和失衡。

4、風機維修必須強調首先斷電停車。

（二）風機正常工作運轉中的注意事項

1、如發現流量過大，或短時間內需要較小的流量時，可利用調節門進行調節。

2、對溫度計及油標的靈敏性定期檢查。

3、除每次拆修后應更換潤滑油外，正常情況下1-3月更換一次潤滑油。

（三）風機的主要故障及原因

1、軸承箱劇烈振動

eq \o\ac(○,1)1風機軸與電機軸不同心，聯軸器裝歪；

eq \o\ac(○,2)2機殼或進風口與葉輪磨擦；

eq \o\ac(○,3)3基礎的剛度不牢固；

eq \o\ac(○,4)4葉輪鉚釘松動或葉輪變形；

eq \o\ac(○,5)5葉輪軸盤與軸松動，或聯軸器螺栓松動；

eq \o\ac(○,6)6機殼與支架、軸承箱與支架、軸承箱蓋與座等聯接螺栓松動；

eq \o\ac(○,7)7風機進出氣管道安裝不良；

eq \o\ac(○,8)8轉子不平衡；

eq \o\ac(○,9)9引風機葉片磨損。

2、軸承溫升過高

eq \o\ac(○,1)1軸承箱劇烈振動；

eq \o\ac(○,2)2潤滑油脂質量不良、變質、含有過多灰塵、粘砂、污垢等雜質；

eq \o\ac(○,3)3軸承箱蓋、座聯接螺栓緊力過大或過?。?span>

eq \o\ac(○,4)4軸與滾動軸承安裝歪斜，前后二軸承不同心；

eq \o\ac(○,5)5滾動軸承損壞。

3、電機電流過大或溫升過

eq \o\ac(○,1)1開車時進氣管道閘門或節流閥未關嚴；

eq \o\ac(○,2)2流量超過規定值；

eq \o\ac(○,3)3風機輸送氣體的密度過大或粘性物質；

eq \o\ac(○,4)4電機輸入電壓過低或電源單相斷電；

eq \o\ac(○,5)5聯軸器聯接不正，皮圈過緊或間隙不勻；

eq \o\ac(○,6)6受軸承箱劇烈振動的影響。

淄博新華風機有限公司

2013-06

G4-73№8D、9D、10D離心通風機性能與選用件表

機號

傳動方式

轉速r/min

流量m³/h

全壓Pa

內效率%

內功率kw

所需功率kw

電動機

聯軸器（1套）GB4323-84（ST0103）

地腳螺栓GB799-88

（4個）

螺母GB6170-86

（4個）

墊圈GB96-85

（4個）

型號

功率kw

1450

16156

18244

20442

22530

24618

26706

28904

30993

2104

2095

2072

2018

1924

1794

1611

1400

79.4

83.2

85.7

86.8

85.6

82.8

79.4

11.80

12.67

13.63

14.42

15.06

15.45

15.53

15.11

13.85

14.86

15.99

16.92

17.67

18.13

18.22

17.73

Y180M-4

18.5

48×112

65×142

TL8.

（200-65×48）

M12×300

M12

1450

23003

25976

29106

32079

35052

38026

41155

44128

2668

2656

2628

2559

2440

2275

2042

1775

79.4

83.2

85.7

86.8

85.6

82.8

79.4

21.27

22.83

24.55

2598

27.13

27.84

27.99

27.23

24.96

26.78

28.81

30.48

31.84

32.67

32.84

31.95

Y200L-4

55×112

65×142

TL8.

（200-65×55）

M16×400

M16

Y225S-4

60×142

65×142

TL8.

（200-65×60）

960

15229

17198

19270

21238

23207

25175

27247

29216

1163

1158

1146

1116

1064

993

891

775

79.4

83.2

85.7

86.8

85.6

82.8

79.4

6.17

6.62

7.13

7.54

7.87

8.08

8.12

7.90

7.24

7.77

8.36

8.85

9.24

9.48

9.53

9.27

Y160L-6

42×112

65×142

TL8.

（200-65×42）

M12×300

M12

1450

31554

35633

39926

44004

48083

52161

56455

60533

3301

3287

3251

3166

3018

2813

2525

2194

79.4

83.2

85.7

86.8

85.6

82.8

79.4

36.02

38.66

41.58

44.0

45.95

47.15

47.39

46.12

42.27

45.36

48.79

51.64

53.92

55.32

55.61

54.11

Y250M-4

65×112

65×142

TL8.

（200-65×65）

M20×500

M20

G4-73№10D、11D離心通風機性能與選用件表

機號

傳動方式

轉速r/min

流量m³/h

全壓Pa

內效率%

內功率kw

所需功率kw

電動機

聯軸器（1套）GB4323-84（ST0103）

地腳螺栓GB799-88

（4個）

螺母GB6170-86

（4個）

墊圈GB96-85

（4個）

型號

功率kw

960

20891

23591

26434

29134

31834

34534

37377

40077

1437

1431

1416

1379

1315

1226

1101

958

79.4

83.2

85.7

86.8

85.6

82.8

79.4

10.45

11.22

12.07

12.76

13.34

13.68

13.75

13.38

12.26

13.16

14.16

14.98

15.65

16.06

16.14

15.70

Y180L-6

48×112

65×142

TL8.

（200-65×48）

M12×300

M12

Y200L-6

18.5

55×112

65×142

TL8.

（200-65×55）

M16×400

M16

730

15886

17939

20100

22154

24207

26260

28422

30475

829

826

817

796

759

708

636

553

79.4

83.2

85.7

86.8

85.6

82.8

79.4

4.60

4.93

55.31

5.61

5.86

6.02

6.05

5.88

5.63

7.79

6.23

6.59

6.88

7.06

7.10

6.91

Y160L-8

7.5

42×112

65×142

TL8.

（200-65×42）

M12×300

M12

1450

41999

47427

53142

58570

63998

69427

75141

80570

4003

3986

3943

3840

3660

3411

3060

2659

79.4

83.2

85.7

86.8

85.6

82.8

79.4

58.01

62.26

66.87

70.88

74.00

85.93

76.33

74.27

68.07

73.05

78.58

83.16

86.84

89.10

89.57

87.15

Y280S-4

75×142

TL8.

（240-75×75）

M20×500

M20

Y280M-4

960

27806

31400

35183

38777

42371

45965

49748

53343

1741

1734

1715

1671

1593

1485

1334

1160

79.4

83.2

85.7

86.8

85.6

82.8

79.4

16.83

18.07

19.43

20.57

21.48

22.04

22.15

21.55

19.75

21.20

22.80

24.13

25.20

25.86

25.99

25.29

Y200L2-6

55×112

75×142

TL8.

（200-75×55）

M16×400

M16

Y225M-6

60×142

75×142

TL8.

（200-75×60）

G4-73№11D、12D離心通風機性能與選用件表

機號

傳動方式

轉速r/min

流量m³/h

全壓Pa

內效率%

內功率kw

所需功率kw

電動機

聯軸器（1套）GB4323-84（ST0103）

地腳螺栓GB799-88

（4個）

螺母GB6170-86

（4個）

墊圈GB96-85

（4個）

型號

功率kw

730

21144

23877

26754

29487

32220

34953

37829

40562

1004

1000

989

965

919

854

770

669

79.4

83.2

85.7

86.8

85.6

82.8

79.4

7.40

7.94

8.55

9.04

9.44

9.69

9.74

9.48

8.69

9.32

10.03

10.61

11.08

11.37

11.43

11.12

Y180L-8

48×112

75×142

TL8.

（200-75×48）

M12×300

M12

1450

54526

61574

68992

86040

83088

90135

97554

104600

4777

4756

4705

4582

4366

4069

3650

3171

79.4

83.2

85.7

86.8

85.6

82.8

79.4

89.63

96.19

103.46

109.49

114.33

117.31

117.92

114.75

105.17

112.87

121.40

128.47

134.15

137.65

138.36

134.65

Y315M1-4

132

80×175

75×142

TL9.

（290-75×80）

M24×630

M24

Y315M2-4

160

80×175

75×142

TL9.

960

36100

40766

45677

50344

55010

59676

64587

69253

2075

2066

2044

1990

1898

1769

1588

1381

79.4

83.2

85.7

86.8

85.6

82.8

79.4

26.01

27.91

30.03

31.77

33.18

34.05

34.22

33.30

30.52

32.76

35.23

37.29

38.94

39.95

40.16

39.08

Y250M-6

65×142

75×142

TL8.

（200-75×65）

M20×500

M20

Y280S-6

75×142

TL8.

（200-75×75）

730

27451

30999

34734

38282

41830

45378

79113

52661

1196

1191

1178

1148

1094

1020

916

797

79.4

83.2

85.7

86.8

85.6

82.8

79.4

11.44

12.27

13.20

13.97

14.59

14.97

15.05

14.64

13.42

14.40

15.49

16.39

17.12

17.57

17.66

17.18

Y200L-8

55×112

75×142

TL8.

（200-75×55）

M16×400

M16

Y225S-8

18.5

60×142

75×142

TL8.

（200-75×60）

G4-73№14D、16D離心通風機性能與選用件表

機號	傳動方式	轉速r/min	流量m³/h	全壓Pa	內效率%	內功率kw	所需功率kw	電動機		聯軸器（1套）GB4323-84（ST0103）	地腳螺栓GB799-88 （4個）	螺母GB6170-86 （4個）	墊圈GB96-85 （4個）
								型號	功率kw
14	D	1450	86586 97777 109550 120740 131940 143130 154910 166100	6541 6513 6442 6272 5975 5566 4990 4333	79.4 83.2 85.7 87 86.8 85.6 82.8 79.4	193.71 207.90 223.63 236.66 247.13 253.56 254.89 248.02	227.30 243.96 262.41 277.7 289.99 297.53 299.10 291.04	Y355L1-4	280	TL11 (350-95×95)	M24×630	M24	24
								Y355L-4	315
14	D	960	57326 64735 72534 79944 87353 4763 102560 109970	2831 2819 2789 2716 2589 2414 2166 1883	79.4 83.2 85.7 87 86.8 85.6 82.8 79.4	56.22 60.33 64.90 68.68 71.72 73.59 73.97 71.98	65.97 70.80 76.16 80.56 84.16 86.35 86.80 84.46	Y315S-6	75	TL10 (290-95×80)	M24×630	M24	24
								Y315M1-6	90
14	D	730	43591 49225 55156 60791 66425 72059 77990 83624	1630 1623 1606 1564 1491 1391 1249 1086	79.4 83.2 85.7 87 86.8 85.6 82.8 79.4	24.72 26.53 28.54 30.20 31.54 32.36 32.53 31.65	29.01 31.13 33.49 35.44 37.00 37.97 38.17 37.14	Y280S-8	37	TL10 (290-95×75)	M20×500	M20	20
								Y280M-8	45
16	D	960	85571 96631 108270 119330 130390 141450 153090 164150	3709 3693 3653 3558 3391 3161 2836 2465	79.4 83.2 85.7 87 86.8 85.6 82.8 79.4	109.60 117.63 126.53 133.91 139.83 143.46 144.21 140.33	128.60 138.03 148.47 157.12 164.08 168.33 169.22 164.66	Y355M2-6	185	TL11 (290-95×95)	M24×630	M24	24

G4-73№16D、18D離心通風機性能與選用件表

機號	傳動方式	轉速r/min	流量m³/h	全壓Pa	內效率%	內功率kw	所需功率kw	電動機		聯軸器（1套）GB4323-84（ST0103）	地腳螺栓GB799-88 （4個）	螺母GB6170-86 （4個）	墊圈GB96-85 （4個）
機號	傳動方式	轉速r/min	流量m³/h	全壓Pa	內效率%	內功率kw	所需功率kw	型號	功率kw	聯軸器（1套）GB4323-84（ST0103）	地腳螺栓GB799-88 （4個）	螺母GB6170-86 （4個）	墊圈GB96-85 （4個）
16	D	730	65069 73480 82333 90743 99153 107560 116410 124820	2133 2124 2101 2047 1951 1819 1633 1420	79.4 83.2 85.7 87 86.8 85.6 82.8 79.4	48.19 51.72 55.64 58.88 61.48 63.08 63.41 61.70	56.55 60.69 65.29 69.09 72.15 74.02 74.41 72.41	Y315M1-8		TL10 (290-95×80	M24×630	M24	24
16	D	580	51699 58381 65415 72097 78779 85462 92495 99178	1343 1337 1323 1289 1228 1146 1029 895	79.4 83.2 85.7 87 86.8 85.6 82.8 79.4	24.17 25.94 27.91 29.53 30.84 31.64 31.80 30.95	28.36 30.44 32.75 34.65 36.18 37.13 37.32 36.13	Y315S-10		TL10 (290-95×80	M24×630	M24	24
18	D	960	121830 137580 154160 169910 185650 201400 217980 233730	4710 4690 4639 4518 4305 4012 3599 3126	79.4 83.2 85.7 87 86.8 85.6 82.8 79.4	197.51 211.97 228.02 241.3 251.97 258.53 259.88 252.88	231.77 248.73 267.57 283.15 295.67 303.37 304.95 296.74	Y355-6	280	TL11 (350-130×100)	M24×630	M24	24
18	D	960		4710 4690 4639 4518 4305 4012 3599 3126	79.4 83.2 85.7 87 86.8 85.6 82.8 79.4					TL11 (350-130×110)	M36×1000	M36	36
18	D	730	92648 104620 117220 129200 141170 153150 165750 177730	2705 2693 2664 2595 2474 2306 2070 1800	79.4 83.2 85.7 87 86.8 85.6 82.8 79.4	86.85 93.21 100.26 106.1 110.79 113.67 114.27 111.19	101.91 109.37 117.64 124.49 130 133.37 134.09 130.46	Y355M1-8	132	TL11 (350-130×95)	M24×630	M24	24

G4-73№18D、20D離心通風機性能與選用件表

機號	傳動方式	轉速r/min	流量m³/h	全壓Pa	內效率%	內功率kw	所需功率kw	電動機		聯軸器（1套）GB4323-84（ST0103）	地腳螺栓GB799-88 （4個）	螺母GB6170-86 （4個）	墊圈GB96-85 （4個）
								型號	功率kw
18	D	580	73610 83125 93140 102650 112160 121680 131690 141210	1702 1694 1676 1633 1557 1452 1303 1133	79.4 83.2 85.7 87 86.8 85.6 82.8 79.4	43.56 46.75 50.29 53.22 55.57 57.01 57.31 55.77	51.11 54.86 59.01 62.45 65.21 66.90 67.25 65.44	Y315M2-10	75	TL11 (290-130×80)	M24×630	M24	24
20	D	960	167130 188730 211470 233070 254670 276270 299010 320610	5837 5812 5749 5598 5334 4969 4456 3870	79.4 83.2 85.7 87 86.8 85.6 82.8 79.4	334.49 358.98 386.15 408.65 426.72 437.82 440.12 428.25	392.50 421.24 453.13 479.52 500.73 513.76 516.46 502.52			TL12 (410-130×110)	M36×1000	M36	36
20	D	730	127080 143510 160800 177230 193660 210080 227370 243800	3347 3333 3297 3211 3060 2853 2560 2225	79.4 83.2 85.7 87 86.8 85.6 82.8 79.4	147.07 157.84 169.79 179.68 187.63 192.51 193.52 188.30	172.58 185.21 199.23 210.85 220.16 225.89 227.07 220.96	Y355-8	220	TL11 (350-130×100)	M24×630	M24	24
								Y355-8	250
20	D	580	100970 114020 127760 140810 153860 166910 180650 193700	2104 2095 2072 2018 1924 1794 1611 1400	79.4 83.2 85.7 87 86.8 85.6 82.8 79.4	73.77 79.17 85.16 90.12 94.11 96.55 97.06 94.44	86.56 92.90 99.93 105.75 110.42 113.30 113.89 110.82	Y355M2-10	110	TL11 (350-130×95)	M24×630	M24	24
								Y355L-10	132

G4-73-11№22D離心通風機性能與選用件表

機號	轉速 r/min	全壓 Pa	流量 m³/h	效率 %	軸功率 kw	理論功率 kw	附加功率 %	所需功率 kw	電動機	聯軸器			底腳墊板部（4套）
									功率kw	F2508	風機軸	電動機軸	3912
22D	960	6865 6865 6796 6630 6375 5963 5433 4864	233000 261000 290000 319000 348000 376000 405000 434000	83.7 88.5 91.2 92.5 93.0 90.5 87.2 84.0	527 570 606 637 662 680 695 698	538 581 618 650 675 693 709 712	15	620 670 711 748 776 797 815 820	650 680	10-160×120	160	120	012
									780
									850
22D	730	3972 3972 3923 3844 3697 3452 3138 2815	177000 199000 220000 242000 264000 286000 308000 332000	83.7 88.5 91.2 92.5 93.0 90.5 87.2 84.0	232 250 266 280 290 298 306 307	237 255 271 286 296 304 312 313	15	273 294 311 329 340 350 359 360	310	10-160×110	160	110	012
									370
22D	580	2501 2501 2471 2422 2334 2177 1981 1775	141000 158000 175000 193000 210000 228000 245000 263000	83.7 88.5 91.2 92.5 93.0 90.5 87.2 84.0	116 126 134 140 146 150 153 154	118 128 137 143 149 153 156 157	15	136 147 158 165 171 176 179 180	165	10-160×100	160	100	010
									180
22D	480	1716 1716 1706 1657 1500 1491 1363 1216	116000 131000 145000 159000 174000 188000 202000 217000	83.7 88.5 91.2 92.5 93.0 90.5 87.2 84.0	66 71 76 80 83 85 87 87	67 72.5 77.5 81.5 84.5 865 88.5 88.5	15	77 83 89 93 97 100 102 102	140	10-160×110	160	110	012

G4-73-11№25D、28D離心通風機性能與選用件表

機號	轉速 r/min	全壓 Pa	流量 m³/h	效率 %	軸功率 kw	理論功率 kw	附加功率 %	所需功率 kw	電動機	聯軸器			底腳墊板部（4套）
									功率kw	F2508	風機軸	電動機軸	3912
25D	730	5139 5139 5080 4953 4776 4462 4070 3648	260000 292000 324000 356000 388000 420000 453000 484000	83.7 88.5 91.2 92.5 93.0 90.5 87.2 84.0	440 475 505 531 552 567 580 583	449 485 515 541 563 578 591 595	15	516 558 592 622 647 665 680 685	570	10-160×120	160	120	-012
									625
									700
25D	580	3236 3236 3197 3119 3001 2805 2560 2295	206000 232000 257000 282000 308000 334000 359000 384000	83.7 88.5 91.2 92.5 93.0 90.5 87.2 84.0	220 238 254 266 276 284 290 292	224 242 260 272 282 290 296 293	15	258 278 300 312 324 334 340 342	280	10-160×110	110	120	-012
									350	10-160×120	160
25D	480	2216 2216 2197 2148 2069 1932 1755 1579	171000 192000 213000 234000 256000 276000 298000 318000	83.7 88.5 91.2 92.5 93.0 90.5 87.2 84.0	125 135 144 151 157 161 165 165	128 138 147 154 160 164 168 168	15	147 159 169 177 184 189 193 193	165	10-160×110	160	110	-012
									210
25D	730	6404 6404 6335 6188 5953 5570 5070 4541	365000 400000 455000 500000 545000 590000 635000 680000	83.7 88.5 91.2 92.5 93.0 90.5 87.2 84.0	780 842 896 942 978 1005 1031 1032	795 860 915 960 997 1025 1052 1052	15	915 990 1050 1105 1150 1180 1210 1210	1250	10-200×180	200	180

G4-73-11№28D離心通風機性能與選用件表

機號	轉速 r/min	全壓 Pa	流量 m³/h	效率 %	軸功率 kw	理論功率 kw	附加功率 %	所需功率 kw	電動機	聯軸器			底腳墊板部
機號	轉速 r/min	全壓 Pa	流量 m³/h	效率 %	軸功率 kw	理論功率 kw	附加功率 %	所需功率 kw	功率kw	F2554	風機軸	電動機軸	3912
28D	580	4040 4040 4001 3903 3756 3511 3197 2864	289000 325000 361000 396000 432000 468000 504000 540000	83.7 88.5 91.2 92.5 93 90.5 87.2 84.0	386 418 445 466 485 498 509 511	394 426 454 475 495 508 519 521	15	453 490 522 546 570 585 597 604	TD118/44-10	630	1-200×130	200	130
28D	480	2775 2775 2746 2687 2589 2413 2197 1971	239000 269000 268000 328000 358000 387000 416000 446000	83.7 88.5 91.2 92.5 93 90.5 87.2 84.0	220 238 254 266 276 282 290 292	204 243 259 271 282 288 296 298	15	258 280 218 312 324 331 340 342	TD118/31-12	400	1-200×130	200	130
28D	375	1697 1697 1677 1638 1579 1471 1344 1206	187000 210000 234000 256000 280000 303000 326000 352000	83.7 88.5 91.2 92.5 93 90.5 87.2 84.0	105 114 121 127 132 135 139 139	107 116 124 130 135 138 142 142	15	123 133 143 150 155 159 163 162	TD143/16-16	320	1-200×140	200	140

G4-73-11№29.5D離心通風機性能與選用件表

機號	轉速 r/min	全壓 Pa	流量 m³/h	空氣效率 %	理論功率 kw	所需功率 kw	電動機		聯軸器
							型號	功率kw		風機軸	電動機軸
29.5D	745	7218 7218 7061 6963 6698 6276 5708 5100	435000 487000 541000 595000 649000 702000 756000 810000	83.7 88.5 91.2 92.5 93 90.5 87.2 84.0	1063 1125 1200 1265 1325 1360 1400 1390	1220 1295 1390 1460 1530 1560 1615 1605	YLB173/41-8/10	1250/63	1086×4	200	按電動機配
							TSZ1430	1600	1086×3
29.5D	596	4609 4609 4560 4462 4315 4021 3629 3236	348000 386000 432000 476000 520000 562000 605000 648000	83.7 88.5 91.2 92.5 93 90.5 87.2 84.0	545 576 615 647 677 695 717 712	625 663 712 747 784 798 826 822	TSZ1180	800	1086×3	200	按電動機配
							TSZ1430	1000

Y4-73№8D、9D、10D離心通風機性能與選用件表

機號	傳動方式	轉速r/min	流量m³/h	全壓Pa	內效率%	內功率kw	所需功率kw	電動機		聯軸器（1套）GB4323-84（ST0103）	地腳螺栓GB799-88 （4個）	螺母GB6170-86 （4個）	墊圈GB96-85 （4個）
								型號	功率kw
8	D	1450	16156 18244 20442 22530 24618 26706 28904 30993	1303 1298 1284 1250 1192 1112 998 868	79.4 83.2 85.7 87 86.8 85.6 82.8 79.4	7.33 7.87 8.46 8.96 9.35 9.60 9.65 9.39	9.73 10.44 11.23 11.89 12.41 12.73 12.80 12.45	Y160M-4	11	TL8 (200-65×42)	M12×300	M12	12
								Y160L-4	15
9	D	1450	23003 25976 29106 32079 35052 38026 41155 44128	1651 1644 1627 1584 1511 1409 1265 1100	79.4 83.2 85.7 87 86.8 85.6 82.8 79.4	13.21 14.18 15.25 16.14 16.85 17.29 17.38 16.91	17.52 18.81 20.23 21.41 22.36 22.94 23.06 22.44	Y180L-4	22	TL8 (200-65×48)	M12×300	M12	12
								Y200L-4	30	TL8 (200-65×42)	M16×400	M16	16
9	D	960	15229 17198 19270 21238 23207 25175 27247 29216	721 718 711 692 660 616 553 481	79.4 83.2 85.7 87 86.8 85.6 82.8 79.4	3.83 4.11 4.43 4.68 4.89 5.02 5.04 4.91	5.09 5.46 5.87 6.21 6.49 6.66 6.69 6.51	Y160M-6	7.5	TL8 (200-65×42)	M12×300	M12	12
10	D	1450	31554 35633 39926 44004 48083 52161 56455 60533	2041 2033 2011 1959 1867 1741 1563 1359	79.4 83.2 85.7 87 86.8 85.6 82.8 79.4	22.37 24.01 25.83 27.34 28.54 29.29 29.44 28.65	29.68 31.85 34.26 36.26 37.86 38.85 39.05 38.00	Y225S-4	37	TL8 (200-65×60)	M16×400	M16	16
								Y225M-4	45

Y4-73№10D、11D離心通風機性能與選用件表

機號	傳動方式	轉速r/min	流量m³/h	全壓Pa	內效率%	內功率kw	所需功率kw	電動機		聯軸器（1套）GB4323-84（ST0103）	地腳螺栓GB799-88 （4個）	螺母GB6170-86 （4個）	墊圈GB96-85 （4個）
								型號	功率kw
10	D	960	20891 23591 26434 29134 31834 34534 37377 40077	891 887 878 855 815 761 683 594	79.4 83.2 85.7 87 86.8 85.6 82.8 79.4	6.49 6.97 7.50 7.93 8.28 8.50 8.54 8.31	8.61 9.24 9.94 10.52 10.99 11.27 11.33 11.03	Y160L-6	11	TL8 (200-65×42)	M12×300	M12	12
10	D	730	15886 17939 20100 22154 24207 26260 28422 30475	515 512 507 494 471 439 395 343	79.4 83.2 85.7 87 86.8 85.6 82.8 79.4	2.85 3.06 3.30 3.49 3.64 3.74 3.76 3.66	3.79 4.06 4.37 4.62 4.83 4.96 4.98 4.85	Y160M2-8	5.5	TL8 (200-65×42)	M12×300	M12	12
11	D	1450	41999 47427 53142 58570 63998 69427 75141 80570	2474 2463 2437 2373 2263 2109 1893 1646	79.4 83.2 85.7 87 86.8 85.6 82.8 79.4	36.03 38.67 41.60 44.02 45.97 47.16 47.41 46.13	47.80 51.30 55.18 58.39 60.98 62.56 62.89 61.20	Y250M-4	55	TL8 (200-75×65)	M20×500	M20	20
								Y280S-4	75	TL8 (200-75×75)
11	D	960	27806 31400 35183 38777 42371 45965 49748 53343	1079 1075 1063 1035 987 921 827 719	79.4 83.2 85.7 87 86.8 85.6 82.8 79.4	10.46 11.22 12.07 12.78 13.34 13.69 13.76 13.39	13.87 14.89 16.01 16.95 17.70 18.16 18.25 17.76	Y200L1-6	18.5	TL8 (200-75×55)	M16×400	M16	16

Y4-73№11D、12D離心通風機性能與選用件表

機號	傳動方式	轉速r/min	流量m³/h	全壓Pa	內效率%	內功率kw	所需功率kw	電動機		聯軸器（1套）GB4323-84（ST0103）	地腳螺栓GB799-88 （4個）	螺母GB6170-86 （4個）	墊圈GB96-85 （4個）
								型號	功率kw
11	D	730	21144 23877 26754 29487 32220 34953 37829 40562	623 620 614 598 570 532 478 415	79.4 83.2 85.7 87 86.8 85.6 82.8 79.4	4.60 4.93 5.31 5.61 5.87 6.02 6.05 5.89	6.10 6.55 7.04 7.45 7.78 7.98 8.03 7.81	Y160L-8	7.5	TL8 (200-75×42)	M12×300	M12	12
								Y180L-8	11	TL8 (200-75×48)
12	D	1450	54526 61574 68992 86040 83088 90135 97554 104600	2949 2936 2905 2829 2697 2514 2256 1961	79.4 83.2 85.7 87 86.8 85.6 82.8 79.4	55.67 59.75 64.27 68.01 71.02 72.87 73.25 71.28	73.85 79.26 85.26 90.23 94.21 96.67 97.17 94.55	Y280M-4	90	TL8 (200-75×75)	M20×500	M20	20
								Y315S-4	110	TL9 (240-75×80)	M24×630	M24	24
12	D	960	36100 40766 45677 50344 55010 59676 64587 69253	1285 1280 1266 1233 1176 1096 985 856	79.4 83.2 85.7 87 86.8 85.6 82.8 79.4	16.16 17.34 18.65 19.74 20.61 21.15 21.26 20.69	21.43 23.00 24.74 26.18 27.34 28.05 28.20 27.44	Y225M-6	30	TL8 (200-75×60)	M16×400	M16	16
12	D	730	27451 30999 34734 38282 41830 45378 79113 52661	742 739 731 712 679 633 569 495	79.4 83.2 85.7 87 86.8 85.6 82.8 79.4	7.10 7.62 8.20 8.68 9.06 9.30 9.35 9.10	9.42 10.11 10.88 11.52 12.02 12.33 12.40 12.07	Y180L-8	11	TL8 (200-75×48)	M12×300	M12	12
								Y200L-8	15	TL8 (200-75×55)	M16×400	M16	16

Y4-73№14D、16D離心通風機性能與選用件表

機號	傳動方式	轉速r/min	流量m³/h	全壓Pa	內效率%	內功率kw	所需功率kw	電動機		聯軸器（1套）GB4323-84（ST0103）	地腳螺栓GB799-88 （4個）	螺母GB6170-86 （4個）	墊圈GB96-85 （4個）
								型號	功率kw
14	D	1450	86586 97777 109550 120740 131940 143130 154910 166100	4029 4011 3968 3864 3683 3433 3080 2676	79.4 83.2 85.7 87 86.8 85.6 82.8 79.4	120.33 129.14 138.91 147.00 153.51 157.5 158.33 154.06	159.61 171.3 184.26 195.00 203.63 208.92 210.02 204.36	Y315-4	185	TL10 (290-95×80)	M24×630	M24	24
								Y355M1-4	220	TL10 (290-95×95)
14	D	960	57326 64735 72534 79944 87353 94763 102560 109970	1752 1745 1726 1681 1603 1495 1342 1167	79.4 83.2 85.7 87 86.8 85.6 82.8 79.4	34.92 37.48 40.32 42.66 44.55 45.71 45.95 44.71	46.32 49.71 53.48 56.59 59.10 60.63 60.95 59.31	Y280M-6	55	TL10 (290-95×75)	M20×500	M20	20
								Y315S-6	75	TL10 (290-95×80)	M24×630	M24	24
14	D	730	43591 49225 55156 60791 66425 72059 77990 83624	1010 1006 995 970 925 862 774 674	79.4 83.2 85.7 87 86.8 85.6 82.8 79.4	15.35 16.48 17.73 18.76 19.59 20.10 20.20 19.66	20.37 21.86 23.51 24.88 25.98 26.66 26.80 26.08	Y225M-8	22	TL10 (290-95×60)	M16×400	M16	16
								Y250M-8	30	TL10 (290-95×65)	M20×500	M20	20
16	D	960	85571 96631 108270 119330 130390 141450 153090 164150	2293 2283 2258 2200 2097 1955 1755 1526	79.4 83.2 85.7 87 86.8 85.6 82.8 79.4	68.08 73.07 78.60 83.18 86.86 89.12 89.59 87.17	90.31 96.93 104.26 110.33 115.21 118.21 118.83 115.63	Y315M2-6	110	TL10 (290-95×80)	M24×630	M24	24
								Y315M3-6	132

Y4-73№16D、18D離心通風機性能與選用件表

機號	傳動方式	轉速r/min	流量m³/h	全壓Pa	內效率%	內功率kw	所需功率kw	電動機		聯軸器（1套）GB4323-84（ST0103）	地腳螺栓GB799-88 （4個）	螺母GB6170-86 （4個）	墊圈GB96-85 （4個）
								型號	功率kw
16	D	730	65069 73480 82333 90743 99153 107560 116410 124820	1321 1316 1302 1268 1209 1127 1012 880	79.4 83.2 85.7 87 86.8 85.6 82.8 79.4	29.94 32.13 34.56 36.58 38.19 39.18 39.39 38.33	39.71 42.62 45.84 48.51 50.66 51.98 52.25 50.84	Y280M-8	45	TL10 (290-95×75)	M20×500	M20	20
								Y315S-8	55	TL10 (290-95×80)	M24×630	M24	24
16	D	580	51699 58381 65415 72097 78779 85462 92495 99178	833 829 820 799 762 711 638 555	79.4 83.2 85.7 87 86.8 85.6 82.8 79.4	15.01 16.11 17.33 18.34 19.16 19.65 19.76 19.22	19.92 21.37 22.99 24.33 25.41 26.07 26.21 25.50	Y315S-10	45	TL10 (290-95×80)	M24×630	M24	24
18	D	960	121830 137580 154160 169910 185650 201400 217980 233730	2908 2895 2864 2790 2659 2479 2225 1934	79.4 83.2 85.7 87 86.8 85.6 82.8 79.4	122.69 131.67 141.64 149.89 156.52 160.59 161.43 157.08	162.74 174.65 187.88 198.82 207.62 213.01 214.13 208.36	Y355M3-6	200	TL11 (350-130×95)	M24×630	M24	24
								Y355L1-6	220
18	D	730	92648 104620 117220 129200 141170 153150 165750 177730	1674 1667 1649 1606 1532 1428 1282 1115	79.4 83.2 85.7 87 86.8 85.6 82.8 79.4	53.95 57.90 62.28 65.90 68.82 70.61 70.98 69.07	71.56 76.80 82.62 87.43 91.29 93.67 94.16 91.62	Y355M2-8	90	TL11 (350-130×80)	M24×630	M24	24
								Y315M3-8	110

Y4-73№18D、20D離心通風機性能與選用件表

機號	傳動方式	轉速r/min	流量m³/h	全壓Pa	內效率%	內功率kw	所需功率kw	電動機		聯軸器（1套）GB4323-84（ST0103）	地腳螺栓GB799-88 （4個）	螺母GB6170-86 （4個）	墊圈GB96-85 （4個）
								型號	功率kw
18	D	580	73610 83125 93140 102650 112160 121680 131690 141210	1055 1050 1039 1012 965 900 808 703	79.4 83.2 85.7 87 86.8 85.6 82.8 79.4	27.06 29.04 31.24 33.05 34.52 35.42 35.6 34.64	35.89 38.52 41.43 43.85 45.79 46.98 47.23 45.95	Y315S-10	45	TL11 (350-130×80)	M24×630	M24	24
								Y315M1-10	55
20	D	960	167130 188730 211470 233070 254670 276270 299010 320610	3598 3583 3545 3452 3290 3067 2752 2392	79.4 83.2 85.7 87 86.8 85.6 82.8 79.4	207.77 222.99 239.87 253.84 265.07 271.96 273.39 266.02	275.61 295.8 318.18 336.71 351.61 360.76 362.64 352.87	※JSQ1410-6	380	TL11 (350-130×110)	M36×1000	M36	36
20	D	730	127080 143510 160800 177230 193660 210080 227370 243800	2070 2061 2039 1986 1893 1765 1585 1378	79.4 83.2 85.7 87 86.8 85.6 82.8 79.4	91.36 98.05 105.47 111.61 116.55 119.58 120.2 116.96	121.18 130.06 139.9 148.05 154.59 158.62 159.44 155.14	Y355M1-8	132	TL11 (350-130×95)	M24×630	M24	24
								Y355M2-8	160	TL11 (350-130×95)
20	D	580	100970 114020 127760 140810 153860 166910 180650 193700	1303 1298 1284 1250 1192 1112 998 868	79.4 83.2 85.7 87 86.8 85.6 82.8 79.4	45.82 49.18 52.90 55.98 58.46 59.98 60.29 58.67	60.8 65.23 70.17 74.25 77.54 79.56 79.98 77.85	T315M2-10	75	TL11 (350-130×80)	M24×630	M24	24
								Y355M1-10	90	TL11 (350-130×95)

Y4-73-11№22D離心通風機性能與選用件表

機號	轉速 r/min	全壓 Pa	流量 m³/h	效率 %	軸功率 kw	理論功率 kw	附加功率 %	所需功率 kw	電動機	聯軸器			底腳墊板部（4套）
									功率kw	F2508	風機軸	電動機軸	3912
22D	960	4256 4256 4217 4119 3962 3697 3374 3021	233000 261000 290000 319000 348000 376000 405000 434000	83.7 88.5 91.2 92.5 93.0 90.5 87.2 84.0	325 353 376 395 410 422 432 433	332 360 383 403 418 430 440 442	30	430 468 498 525 542 559 572 575	430	10-160×110	160	110	-012
									520
									550	10-160×120		120
									600
22D	730	2471 2471 2442 2383 2295 2138 1952 1746	177000 199000 220000 242000 264000 286000 308000 332000	83.7 88.5 91.2 92.5 93.0 90.5 87.2 84.0	144 155 165 174 180 185 190 190	147 158 168 178 184 189 194 194	30	192 206 218 232 240 246 252 252	240	10-160×110	160	110	-012
									280
22D	580	1550 1550 1540 1500 1442 1353 1226 1098	141000 158000 175000 193000 210000 228000 245000 263000	83.7 88.5 91.2 92.5 93.0 90.5 87.2 84.0	72.0 77.9 82.8 87.0 90.5 93.0 95.0 95.4	73.5 79.5 84.5 88.7 92.3 94.7 96.9 97.3	30	96 103 110 115 120 123 126 127	125	10-160×100	160	100	-010
22D	480	1069 1069 1059 1030 991 932 843 755	116000 131000 145000 159000 174000 188000 202000 217000	83.7 88.5 91.2 92.5 93.0 90.5 87.2 84.0	40.9 44.1 47.0 49.4 51.3 52.8 54.0 54.1	41.7 45.0 47.0 50.4 52.3 53.8 55.1 55.2	30	54 59 62 65 68 70 72 72	140	10-160×110	160	110	-012

Y4-73-11№25D、28D離心通風機性能與選用件表

機號	轉速 r/min	流量 m³/h	全壓 Pa	效率 %	軸功率 kw	理論功率 kw	附加功率 %	所需功率 kw	電動機		聯軸器			底腳墊板部（4套）
									型號	功率kw	F2508	風機軸	電動機軸	3912
25D	730	260000 292000 324000 356000 388000 420000 453000 484000	3187 3187 3158 3079 2962 2766 2520 2256	83.7 88.5 91.2 92.5 93.0 90.5 87.2 84.0	272 294 313 329 341 350 358 360	277 300 319 336 348 357 365 367	30	360 390 415 437 452 465 475 475		270	10-160×110	160	110	-012
										440	10-160×120		120
										475
25D	580	206000 232000 257000 282000 308000 334000 359000 384000	2001 2001 1981 1932 1863 1736 1589 1422	83.7 88.5 91.2 92.5 93.0 90.5 87.2 84.0	137 148 158 166 172 177 181 182	140 151 161 169 175 180 185 186	30	182 196 209 220 228 234 240 242		230	10-160×110	160	11	-012
										280
25D	480	171000 192000 213000 234000 256000 276000 298000 318000	1383 1383 1363 1334 1285 1196 1089 981	83.7 88.5 91.2 92.5 93.0 90.5 87.2 84.0	77.2 83.5 89 93.5 97 99.7 102 103	78.8 85.1 90.7 95.4 99 102 104 105	30	102 1110 118 124 129 132 135 137		140	10-160×110	160	110	-012
28D	730	365000 400000 455000 500000 545000 590000 635000 680000	3972 3972 3933 3844 3697 3452 3148 2824	83.7 88.5 91.2 92.5 93.0 90.5 87.2 84.0	483 522 555 584 606 623 638 640	493 532 566 595 618 636 651 653	30	648 692 735 774 803 826 845 850	TD118/41-8	800	10-200×150	200	150
									TD118/54-8	1000

Y4-73-11№28D、29.5D離心通風機性能與選用件表

機號	轉速 r/min	流量 m³/h	全壓 Pa	效率 %	軸功率 kw	理論功率 kw	附加功率 %	所需功率 kw	電動機		聯軸器			底腳墊板部
機號	轉速 r/min	流量 m³/h	全壓 Pa	效率 %	軸功率 kw	理論功率 kw	附加功率 %	所需功率 kw	型號	功率kw	F2508	風機軸	電動機軸	底腳墊板部
28D	580	289000 325000 361000 396000 432000 468000 504000 540000	2511 2511 2481 2422 2334 2177 1981 1775	83.7 88.5 91.2 92.5 93.0 90.5 87.2 84.0	239 259 275 289 300 309 316 317	244 254 281 295 306 315 322 523	30	317 330 365 383 398 410 418 420	TD118/44-10	630	1-200×130	200	130
28D	480	239000 269000 298000 328000 358000 387000 416000 446000	1677 1677 1657 1618 1559 1461 1324 1187	83.7 88.5 91.2 92.5 93.0 90.5 87.2 84.0	137 148 157 165 172 177 180 181	140 151 160 168 176 181 184 185	30	182 196 208 218 229 235 239 240	TD118/31-12	400	1-200×130	200	130

0. 5

機號	轉速r/min	流量m³/h	全壓Pa	空氣效率 %	理論功率kw	所需功率kw	電動機	聯軸器
機號	轉速r/min	流量m³/h	全壓Pa	空氣效率 %	理論功率kw	所需功率kw	功率kw	F2508	風機軸	電動機軸
29.5D	745	435000 487000 541000 595000 649000 702000 756000 810000	5423 5423 5374 5237 5041 4727 4286 3825	83.7 88.5 91.2 92.5 93.0 90.5 87.2 84.0	800 845 901 952 995 1025 1055 1050	920 972 1042 1100 1150 1170 1213 1209	1250/630	1086×4	200	200
29.5D	596	348000 390000 434000 476000 519000 562000 605000 649000	3472 3472 3432 3354 3227 3021 2746 2452	410 432 461 487 510 525 540 537	470 497 534 563 590 600 621 518	470 497 534 563 590 600 621 518	630	1086×3	200	200
