風機的用途
Y8-39、Y9-38兩系列鍋爐離心引風機，是為使工業鍋爐在變工況運行時，引風機能在高效區工作，達到節能之目的，由機械工業部風機節能組，組織全國風機行業名家聯合設計、國家經委和機械工業部重點推廣的高效節能產品，具有效率高、噪聲低、性能曲線高郊區寬廣等優點。
本風機適合于配有省煤器(預熱器)和消煙除塵裝置的0.5～35t/h工業鍋爐選用。凡進氣條件相近，性能又相適應者均可選用，但最高進氣溫度不得超過250℃。
在引風機前必須加裝除塵效率不低于85%的除塵裝置，以降低進入風機的煙氣含塵量，減輕煙塵對風機的磨損，提高風機的使用壽命。
風機的特點
當前工業鍋爐系列較多，燃用煤質優劣懸殊，配用的除塵器、省煤器阻力不一，所需的引風機的風量、風壓差異較大。考慮到風機的經濟性和適應性，故提供Y8-39和Y9-38型兩個系列風機供用戶選用。相同的兩個系列風機的聯接及安裝尺寸相同。
風機的型式
1、本風機制成單吸入。機號有No4、No4.5、No5、No5.6、No6.3、No7.1、No8、No9、No10、No11.2、No12.5、No14、No16十三個機號。
2、本風機又可制成順時針旋轉和逆時針旋轉兩種形式，從傳動部正視風機，如葉輪順時針旋轉者稱為右旋風機，以右表示，反之稱左旋風機，以左表示。
3、風機的出口位置以機殼的出口角度表示，右旋風機、左旋風機均可制成0°、45°、90°、135°、180°、225°六種角度。如您需用其它機號或其它角度，我廠有實力為您“點菜”設計，精心制造，直到您滿意為止。
結構和特性

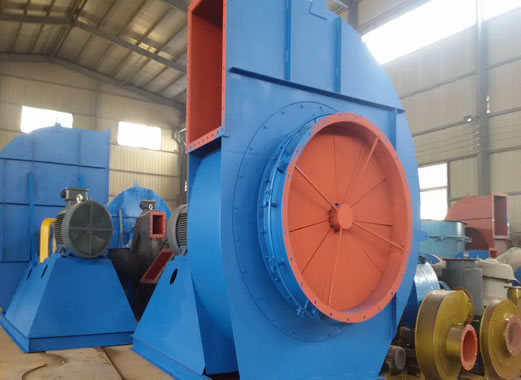

風機由葉輪、機殼、進風口、傳動組、調節門等部件組成。
1、葉輪：材料為16Mn，長短相間前向彎曲葉片，焊于弧錐形前盤與平板后盤中間，葉輪成型后經嚴格的靜動平衡校正和超速運轉試驗，因此運行平穩可靠。
2、機殼：用鋼板焊接成蝸形整體。在蝸板上開有清灰門，便于清除葉片和機殼內的積灰。保證葉輪的平衡性和氣動性能。
3、進風口：制成收斂式流線形整體結構，用螺栓固定于風機一側。
4、傳動組：由主軸、水冷軸承箱、聯軸器組成。
主軸由優質鋼制成，采用滾動軸承，軸承箱有整體式和剖分式兩種形式。No4～6.3采用整體式軸承箱；No7.1～16采用剖分式軸承箱，兩種軸承箱上均需通水冷卻，耗水量因工作溫度和環境溫度不同而異，一般按0.5～1m3/h考慮。軸承箱上裝有溫度計和油位指示，軸承箱采用30號機械油，加油量按油標標志要求實施。
5、調節門：用來調節風機流量大小。調節門為花瓣調心式，軸向安裝于進風口之前，采用外部傳動的結構，轉動靈活方便，調節范圍為90°(全閉)到0°(全開)。調節門的扳把位置從進風口方向看在右側，對右旋轉風機，扳把從下往上推是從全閉到全開方向；左旋轉風機，扳把從上往下拉是由全閉到全開方向。為使調節門各部正常工作，必須搞好潤滑，建議采用高溫(260℃)膨潤土脂，使風機在高溫運轉時不至失效。
風機性能選擇與應用
1、設計和使用單位根據所需之流量和全壓，在性能表中確定所選引風機的機號，具體性能及配用電機須從表中查出，亦可選用其它型號的電機，但功率和轉速要匹配，并在訂貨時注明。
2、性能表中每一轉速的性能是將最高效率90%范圍內的性能按流量等分七個性能點，訂貨時以性能表為準。
3、出廠的合格風機性能在額定流量下全壓值不得超過±5%。
4、性能表中No4～6.3按氣體溫度t=220℃、200℃，大氣壓力P=101325Pa，氣體密度ρ=0.713，0.745公斤/立方米的煙氣介質計算。No7.1以上按氣體溫度t=200℃、175℃，大氣壓力P=101325Pa，氣體密度ρ=0.745，0.784公斤/立方米的煙氣介質計算。帶調節門風機的選擇曲線與性能表均指調節門葉片為全開(0℃)時的參數。
5、如風機使用條件與給定條件不符時應按正式換算：
全壓：H1=H2
流量：Q1＝Q2
軸功率：N1=N2
式中：H2、Q2、N2指性能表中所列的全壓、流量、軸功率。
|
B –使用地方大氣壓 (Pa) |
|
t1—輸送氣體溫度（℃） t2—性能表額定的溫度：No4～No6.3，t2＝220℃，No7.1以上，t2＝200℃ |
H1、Q1、N1指使用條件下風機所產生的實用工況的全壓、流量、軸功率。
6、所需功率按下式換算：
N=
式中：Q、H、η分別為風機的流量(m3/h)、全壓（Pa）、空氣效率（%）。η1為風機的機械效率；皮帶傳動η1=0.95；聯軸器傳動η1=0.98。K為電動機容量?jī)?chǔ)備系數，對引風機取1.3，選用電機功率，一般不得低于所需功率的數值。
7、在進氣條件不變時，風機Q（流量），H（全壓），N（功率）與n（轉速）有下列關系。
===
從上式所需功率N式告誡我們，電機容量不變時，切勿隨意將引風機作冷態全開運轉或任意提高轉速，否則，電機有過載被燒之險。
8、流量過多或不足的處理：
在使用時，常常發生流量過多或不足，產生這種現象的原因很多，如在使用過程中發生時大時小的現象，主要是由于管網中的阻力時大時??；如在使用過程中，經過較長時間逐漸減少或突然減少，主要是由于風機的流道或管網堵塞。
在風機新安裝后，進行正式運轉時就發生流量過大或不足的現象，產生這種現象的原因主要有下列幾點：
(1)管網阻力實際值與計算值相差過大，一般管網特性方程式：H=KQ2。式中K為阻力系數，如實際值K 小于計算值K時，則流量增大，若實際值K大于計算值K ，則流量減少。
(2)選擇時未考慮風機本身全壓值偏差的影響，當風機實際全壓為正偏差時則流量增大，為負偏差時，則流量減少。
如風機在使用過程中發生流量過大或過小時，可利用調節門的開閉程度來調節流量，當調節門全開時，流量仍嫌過小，可采用下列方法之一消除：
a、改變管網，使管網阻力系數K降低。
b、提高風機轉速，但不得大于性能表中該機號的最大轉速。
c、調換新的壓力較高的風機。
安裝與使用
1、安裝前，應對風機各部件進行全面檢查，機件是否完整，葉輪與機殼旋向是否一致，各部聯接是否緊密，葉輪、主軸、軸承等主要機件有無損傷，傳動組是否靈活等。如發現問題，應予以修復。
2、安裝時，注意檢查，機殼內不應有掉入和遺留的工具或雜物。在一些接合面上，為了防止生銹，減少拆卸困難，應涂上一層潤滑脂或機械油，風機與地基結合面、進出風管道聯接面等關鍵接觸面應調整，使之自然吻合，不得強行聯結，更不許將管道重量加在風機各部件上，并注意保證風機的水平位置。
3、安裝要求：
(1)按圖紙所示位置尺寸安裝，為確保高效率，特別要嚴格控制進風口與葉輪的軸向和徑向間隙尺寸，不得超標。
(2)聯軸器傳動的風機主軸與電機軸的不同軸度、聯軸器兩端的不平行度均不得超過0.16mm。
(3)安裝調節門，注意不要裝反，要保證進氣方向與葉輪旋轉方向一致。
(4)安裝后，試撥傳動組，檢查是否有過緊或與固定部分刮蹭現象。
4、風機的試運轉：
全部安裝完畢，在總檢合格后，才能進行試運轉。
為了防止電機因過載燒毀，風機在每次啟動和試轉時，必須在無載荷(關閉進風管道中的閥門或調節門)的情況下進行。如情況良好，然后逐步打開調節門，作滿載荷的正常運轉。新安裝的風機試運轉時間不少于2小時，修理后安裝的試運轉時間不少于半小時，如無異常的現象發生方可正式使用。
引風機所選用的功率，系指在特定情況下正常功耗加上機械損失和應有的功率儲備量而言，在運轉過程中應嚴格控制電流，不得超標。
5、風機的操作：
(1)風機啟動前應進行下列準備工作：
a、關閉調節門。
b、檢查軸承箱油位是否在最低與最高油位之間。
c、檢查冷卻部分是否正常。
d、檢查電器線路及儀表是否正常。
(2)當風機啟動后，達到正常轉速時逐漸開大調節門直至規定負荷為止。運轉過程中軸承溫度不得高于40℃，表溫不高于70℃。
(3)如發覺風機有劇烈振動、撞擊、軸承溫升劇烈上升等反?，F(xiàn)象，必須緊急停車查明原因。
風機的維護
為了避免由于維護不當而引起人為故障及事故的發生，充分發揮設備的使用效能，延長設備的使用壽命，必須加強風機的維護。
1、風機維護工作注意事項：
(1)風機及其系統不允許帶病運行。
(2)風機維修前必須停機斷電。
(3)定期清除風機內部特別是葉片處積灰、污垢等雜質，并防止生銹。
(4)如發現流量過大，不符合使用要求或短時間內需要較少流量時可利用調節門進行調節，以達使用要求。
(5)對軸承箱溫度計及油標靈敏性和冷卻水路是否暢通，應定期進行檢查。
(6)除拆修后應更換潤滑劑外，正常情況下1～3個月更換一次潤滑劑。
(7)發現聯軸器部分有異常松動應及時更換膠塊。
(8)風機進出口方向十米內不許站人。
(9)不允許殘疾人和行動不便者在場圍觀。
故障產生的原因
一、風機振動劇烈：
(1)風機軸與電機軸不平行。
(2)機殼或進風口與葉輪摩擦。
(3)基礎的剛度不夠或不牢固。
(4)葉輪鉚釘松動或葉輪變形。
(5)葉輪軸盤孔與軸配合松動。
(6)機殼、軸承箱與支架、軸承座與軸承蓋聯接螺栓松動。
(7)風機進出管道安裝不良，產生共振。
(8)葉片有積灰、污垢、葉片磨損、葉輪變形，軸彎曲使轉子產生不平衡。
二、軸承溫升過高：
(1)軸承箱振動劇烈。
(2)潤滑劑質量不良，變質、含有灰塵、砂粒、污垢等雜質或填充量過少。
(3)軸承箱蓋或座聯接螺栓之緊力過大或過小。
(4)軸與滾動軸承安裝歪斜，前后兩軸承不同心。
(5)滾動軸承損壞或軸彎曲。
(6)傳動組冷卻水過少或中斷。
三、電機電流過大或溫升過高：
(1)開車時進出氣管道內閘門未關嚴即帶負荷啟動。
(2)風機輸送氣體中含粘性物質、密度過大或溫度過低。
(3)主軸轉速超標。
(4)電機輸入電壓過低或電源單相斷電。
(5)受軸承座振動劇烈的影響。
單機產品成套供應范圍
引風機一臺，調節門一只，配套電機一臺。聯軸器一套，地腳螺栓一付。
訂貨須知
訂貨時須注明風機的機號、轉速、風量、風壓、出風口角度和旋轉方向，以及電動機型號、功率、轉速等。
Y8-39鍋爐離心引風機性能表
|
機號 |
傳動 方式 |
主軸轉速r/min |
全壓Pa |
流量m3/h |
配用電機 |
聯軸器 GB4323-84 |
電機地腳螺栓 GB799-88 |
風機重 kg |
|
|
型號 |
功率KW |
||||||||
|
4 |
D |
2900 |
2039 2049 2030 1961 1882 |
3242 3846 4451 5055 5660 |
Y112M-4 |
4 |
Q3Y |
M10×220 |
130 |
|
Y132S1-2 |
5.5 |
Q3Y |
|||||||
|
4.5 |
D |
2900 |
2579 2589 2569 2490 2392 |
4613 5477 6338 7199 8059 |
Y132S2-2 |
7.5 |
Q3Y |
M10×220 |
151 |
|
Y160M1-2 |
11 |
Q3Y |
M12×300 |
||||||
|
5 |
D |
2900 |
3187 3197 3167 3079 2951 |
6332 7513 8693 9874 11055 |
Y160M1-2 |
11 |
Q3Y |
M12×300 |
171 |
|
Y160M2-2 |
15 |
||||||||
|
Y160L-2 |
18.5 |
||||||||
|
5.6 |
D |
2900 |
4001
4011
3971 3854 3707 |
8896
10555
12214 13873 15531 |
Y160L-2 |
18.5 |
Q4Y |
M12×300 |
277 |
|
Y180M-2 |
22 |
Q4Y |
|||||||
|
Y200L1-2 |
30 |
Q4Y |
M16×400 |
||||||
|
6.3 |
D |
1450 |
1265 1265 1255 1216 1167 |
6333 7514 8695 9876 11057 |
Y132S-4 |
5.5 |
Q4Y |
M10×220 |
302 |
|
Y132M-4 |
7.5 |
||||||||
|
2900 |
5060 5080 5031 4883 4687 |
12667 15029 17391 19752 22114 |
Y200L2-2 |
37 |
Q4Y |
M16×400 |
|||
|
Y250M-2 |
55 |
Q4Y |
M20×500 |
||||||
|
7.1 |
D |
1450 |
1647 1686 1647 1608 1539 1441 1333 |
9066 10756 12446 14136 15827 17517 19207 |
Y160M-4 |
11 |
Q5Y |
M12×300 |
577 |
|
Y160L-4 |
15 |
||||||||
|
8 |
D |
1450 |
2088 2147 2098 2039 1951 1833 1696 |
12969 15387 17805 20223 22641 25059 27477 |
Y180M-4 |
1.5 |
Q5Y |
M12×300 |
612 |
|
Y180L-4 |
22 |
||||||||
|
Y200L-4 |
30 |
Q5Y |
M16×400 |
||||||
|
9 |
D |
1450 |
2647 2716 2657 2579 2471 2324 2147 |
18465 21908 25351 28794 32237 35679 39122 |
Y200L-4 |
30 |
Q5Y |
M16×400 |
766 |
|
Y225S-4 |
37 |
Q5Y |
|||||||
|
Y225M-4 |
45 |
||||||||
Y8-39鍋爐離心引風機性能表
|
機號 |
傳動 方式 |
主軸轉速r/min |
全壓Pa |
流量m3/h |
配用電機 |
電機帶輪 |
電機滑軌 (2套) |
V帶 |
風機帶輪 |
風機重 kg |
|
|
型號 |
功率KW |
||||||||||
|
7.1 |
C |
1600 |
2010 2059 2010 1961 1873 1755 1627 |
10004 11869 13733 15598 17464 19329 21194 |
Y160L-4 |
15 |
48-C4-280 |
T0201×580 |
C4-2240 |
65-C4-250 |
577 |
|
Y180M-4 |
18.5 |
||||||||||
|
8 |
C |
1600 |
2549 2618 2559 2481 2383 2235 2069 |
14310 16978 19647 22315 24983 27651 30319 |
Y200L-4 |
30 |
55-C6-280 |
T0201×725 |
C6-2240 |
65-C6-250 |
612 |
|
Y225S-4 |
37 |
60-C6-280 |
|||||||||
|
機號 |
傳動 方式 |
主軸轉速r/min |
全壓Pa |
流量m3/h |
配用電機 |
聯軸器 GB4323-84 |
電機地腳螺栓 GB799-88 |
風機重 kg |
|
|
型號 |
功率KW |
||||||||
|
10 |
D |
1450 |
3265 3412 3422 3344 3246 3108 2922 |
25330 30053 34775 39498 44221 48943 53666 |
Y250M-4 |
55 |
Q5Y |
M20×500 |
856 |
|
Y280S-4 |
75 |
Q5Y |
|||||||
|
Y280M-4 |
90 |
||||||||
|
11.2 |
D |
1450 |
4099 4275 4295 4197 4070 3903 3667 |
35587 42222 48857 55492 62127 68762 75397 |
Y280M-4 |
90 |
Q6Y |
M20×500 |
1350 |
|
Y315S-4 |
110 |
Q6Y |
M24×630 |
||||||
|
Y315M1-4 |
132 |
||||||||
|
Y315M2-4 |
160 |
||||||||
|
960 |
1794 1873 1882 1833 1784
1706 1608 |
23561 27954 32346 36739 41132
45525 49918 |
Y225M-6 |
30 |
Q6Y |
M16×400 |
|||
|
Y250M-6 |
37 |
Q6Y |
M20×500 |
||||||
|
Y280S-6 |
45 |
Q6Y |
|||||||
|
12.5 |
D |
1450 |
5109 5325 5344 5227 5070 4864 4570 |
49473 58697 67921 77145 86369 95592 104816 |
Y315M1-4 |
132 |
Q6Y |
M24×630 |
1477 |
|
Y315M2-4 |
160 |
||||||||
|
Y315L2-4 |
200 |
Q6Y |
|||||||
|
Y355M2-4 |
250 |
||||||||
|
960 |
2235 2334 2343 2285 2226 2128 2000 |
32754 38861 44968 51075 57182 63289 69395 |
Y280S-6 |
45 |
Q6Y |
M20×500 |
|||
|
Y280M-6 |
55 |
||||||||
|
Y315S-6 |
75 |
Q6Y |
M24×630 |
||||||
Y8-39鍋爐離心引風機性能表
|
機號 |
傳動 方式 |
主軸轉速r/min |
全壓Pa |
流量m3/h |
配用電機 |
聯軸器 GB4323-84 |
電機地腳螺栓 GB799-88 |
風機重 kg |
|
|
型號 |
功率KW |
||||||||
|
12.5 |
D |
730 |
1294 1353 1353 1323 1284 1235 1157 |
24907 29551 34194 38838 43482 48126 52769 |
Y225M-8 |
22 |
|
|
1477 |
|
Y250M-8 |
30 |
||||||||
|
14 |
D |
960 |
2804 2932 2942 2873 2785 2667 2510 |
46018 54597 63177 71757 80336 88916 97496 |
Y315S1-6 |
75 |
Q7Y |
M24×630 |
2413 |
|
Y315M1-6 |
90 |
||||||||
|
Y315M2-6 |
110 |
||||||||
|
Y315M3-6 |
132 |
||||||||
|
730 |
1618 1696 1706 1657 1608 1539 1451 |
34993 41516 48041 54565 61089 67613 74137 |
Y280S-8 |
37 |
|
|
|||
|
Y280M-8 |
45 |
||||||||
|
Y315S-8 |
55 |
||||||||
|
16 |
D |
960 |
3668 3825 3844 3756 3638 3491 3285 |
68692 81498 94305 107113 119919 132726 145533 |
Y355M1-6 |
160 |
Q7Y |
M24×630 |
2720 |
|
Y355M2-6 |
200 |
||||||||
|
Y355M3-6 |
250 |
||||||||
|
730 |
2118 2206 2216 2167 2108 2020 1892 |
52234 61973 71711 81450 91189 100927 110666 |
Y315S1-8 |
55 |
Q7Y |
M24×630 |
|||
|
Y315M1-8 |
75 |
||||||||
|
Y315M2-8 |
90 |
||||||||
|
Y315M3-8 |
110 |
||||||||
Y9-38鍋爐離心引風機性能表
|
4 |
D |
2900 |
2275 2334 2334 2294 2226 |
3297 3846 4396 4945 5495 |
Y132S1-2 |
5.5 |
Q3Y |
M10×220 |
131 |
|
Y132S2-2 |
7.5 |
||||||||
|
4.5 |
D |
2900 |
2873 2951 2961 2912 2814 |
4694 5477 6259 7042 7824 |
Y160M1-2 |
11 |
Q3Y |
M12×300 |
155 |
|
5 |
D |
2900 |
3550 3648 3658 3589 3481 |
6439 7513 8586 9659 10733 |
Y160M2-2 |
15 |
Q3Y |
M12×300 |
173 |
|
Y160L-2 |
18.5 |
Y9-38鍋爐離心引風機性能表
|
機號 |
傳動 方式 |
主軸轉速r/min |
全壓Pa |
流量m3/h |
配用電機 |
聯軸器 GB4323-84 |
電機地腳螺栓 GB799-88 |
風機重 kg |
|
|
型號 |
功率KW |
||||||||
|
5.6 |
D |
2900 |
4452 4570 4579 4511 4364 |
9047 10555 12063 13571 15079 |
Y200L1-2 |
30 |
Q4Y |
M16×400 |
280 |
|
Y200L2-2 |
37 |
||||||||
|
6.3 |
D |
1450 |
1402 1441 1451 1422 1372 |
6441 7514 8588 9661 10735 |
Y132S-4 |
5.5 |
Q4Y |
M20×220 |
306 |
|
Y132M-4 |
7.5 |
||||||||
|
2900 |
5639 5786
5805 5707
5521 |
12882 15029
17176 19323
21470 |
Y225M-2 |
45 |
Q4Y |
M20×500 |
|||
|
Y250M-2 |
55 |
Q4Y |
|||||||
|
Y280S-2 |
75 |
Q4Y |
|||||||
|
7.1 |
D |
1450 |
1784 1863 1873 1863 1833 1794
1735 |
9219 10756 12292 13829 15366 16902
18439 |
Y160M-4 |
11 |
Q5Y |
M12×300 |
563 |
|
Y160L-4 |
15 |
||||||||
|
Y180M-4 |
18.5 |
Q5Y |
|||||||
|
8 |
D |
1450 |
2275 2363 2373 2363 2334 2285 2206 |
13189 15387 17585 19783 21982 24180 26378 |
Y180L-4 |
22 |
Q5Y |
M12×300 |
639 |
|
Y200L-4 |
30 |
Q5Y |
M16×400 |
||||||
|
機號 |
傳動 方式 |
主軸轉速r/min |
全壓Pa |
流量m3/h |
配用電機 |
電機帶輪 |
電機滑軌 (2套) |
V帶 |
風機帶輪 |
風機重 kg |
|
|
型號 |
功率KW |
||||||||||
|
7.1 |
C |
1600 |
2177 2265 2275 2265 2235 2186 2108 |
10173 11869 13564 15260 16955 18651 20346 |
Y180M-4 |
18.5 |
48-C4-280 |
T0201×580 |
C4-2240 |
65-C4- 250 |
563 |
|
Y180L-4 |
22 |
||||||||||
|
8 |
C |
1600 |
27652873 2893 2873 2834 2775 2677 |
14553 16978 19404 21830 24255 26081 29106 |
Y200L-4 |
30 |
55-C6-280 |
T0201×725 |
C6-2240 |
65-C6- 250 |
639 |
|
Y225S-4 |
37 |
60-C6-280 |
|||||||||
|
Y225M-4 |
45 |
||||||||||
Y9-38鍋爐離心引風機性能表
|
機號 |
傳動 方式 |
主軸轉速r/min |
全壓Pa |
流量m3/h |
配用電機 |
聯軸器 GB4323-84 |
電機地腳螺栓 GB799-88 |
風機重 kg |
|
|
型號 |
功率KW |
||||||||
|
9 |
D |
1450 |
2873 2991 3010 2991 2951 2893 2785 |
18778 21908 25038 28168 31298 34427 37557 |
Y225S-4 |
37 |
Q5Y |
M16×400 |
776 |
|
Y250M-4 |
55 |
Q5Y |
M20×500 |
||||||
|
10 |
D |
1450 |
3550 3687 3716 3687 3648 3569 3442 |
25760 30053 34346 38639 42933 47226 51519 |
Y250M-4 |
55 |
Q5Y |
M20×500 |
871 |
|
Y280S-4 |
75 |
Q5Y |
|||||||
|
Y280M-4 |
90 |
||||||||
|
11.2 |
D |
1450 |
4462 4628 4658 4462 4570 4471 4324 |
36190 42222 48254 54285 60317 66349 72381 |
Y315S-4 |
110 |
Q6Y |
M24×630 |
1368 |
|
Y315M-4 |
132 |
||||||||
|
Y315M2-4 |
160 |
||||||||
|
960 |
1951 2030 2039 2030 2000 1961 1892 |
23960 27954 31947 35941 39934 43927 47921 |
Y225M-6 |
30 |
Q6Y |
M16×400 |
|||
|
Y280S-6 |
45 |
Q6Y |
M20×200 |
||||||
|
12.5 |
D |
1450 |
5560 5766 5805 5766 5697 5580 5384 |
50312 58697 67082 75468 83853 92238 100624 |
Y315M2-4 |
160 |
Q6Y |
M24×630 |
1491 |
|
Y355L2-4 |
200 |
Q6Y |
|||||||
|
Y355M2-4 |
250 |
||||||||
|
Y355L2-4 |
315 |
||||||||
|
960 |
2432 2530 2540 2530 2490 2441 2353 |
33310 38861 44413 49965 55516 61068 66620 |
Y280M-6 |
55 |
Q6Y |
M20×500 |
|||
|
Y315S-6 |
75 |
Q6Y |
M24×630 |
||||||
|
Y315M1-6 |
90 |
||||||||
Y9-38鍋爐離心引風機性能表
|
機號 |
傳動 方式 |
主軸轉速r/min |
全壓Pa |
流量m3/h |
配用電機 |
聯軸器 GB4323-84 |
電機地腳螺栓 GB799-88 |
風機重 kg |
|
|
型號 |
功率KW |
||||||||
|
12.5 |
D |
730 |
1402 1461 1471 1461 1441 1412 1363 |
25330 29550 33772 37994 42215 46437 50659 |
Y225M1-8 |
22 |
|
|
1491 |
|
Y250M-8 |
30 |
||||||||
|
Y280S-8 |
37 |
||||||||
|
14 |
D |
960 |
3049 3167 3187 3167 3128 3059
2961 |
46789 54597 62397 70197 77997 85796
93596 |
Y315S1-6 |
75 |
Q7Y |
M24×630 |
2452 |
|
Y315M1-6 |
90 |
||||||||
|
Y315M2-6 |
110 |
||||||||
|
Y315M3-6 |
132 |
||||||||
|
Y355M1-6 |
160 |
Q7Y |
|||||||
|
730 |
1765 1833 1843 1833 1814 1775 1716 |
35586 41517 47448 53379 59310 65241 71172 |
Y280S-8 |
37 |
|
|
|||
|
Y280M-8 |
45 |
||||||||
|
Y315S-8 |
55 |
||||||||
|
Y315M1-8 |
75 |
||||||||
|
16 |
D |
960 |
3991 4138 4167 4138 4089 4001
3863
|
69856 81498 93141 104784 106427 128069
139712
|
Y355M1-6 |
160 |
Q7Y |
M24×630 |
2771 |
|
Y355M2-6 |
200 |
||||||||
|
Y355M3-6 |
250 |
||||||||
|
JS-137-6 |
280 |
Q8Y |
|||||||
|
730 |
2304 2392 2402 2392 2363 2314
2235
|
53119 61973 70826 79679 88533 97386
106239
|
Y315M1-8 |
75 |
Q7Y |
M24×630 |
|||
|
Y315M2-8 |
90 |
||||||||
|
Y315M3-8 |
110 |
||||||||
|
Y355M1-8 |
132 |
Q7Y |
|||||||
聯系人：陳經理
全國400熱線電話：400-670-7798
電 話：0533-6060097
郵 箱：zbxinhuafan@163.com sales@xhblower.com
地 址： 周村區南郊鎮（原高塘鎮）工業園
xhblower
